1. Bubuka
Hatur nuhun parantos milih Proyéktor HTP LED-86+ Wifi HD. Manual ieu nyayogikeun inpormasi penting pikeun nyetél, ngoperasikeun, sareng ngajaga proyéktor anjeun pikeun mastikeun kinerja anu optimal sareng umur panjang. Mangga baca manual ieu sacara saksama sateuacan nganggo produk ieu sareng simpen kanggo rujukan ka hareup.
1.1 Fitur konci
- Résolusi asli HD 720p (1280x720), ngadukung dugi ka 1080p sareng input 4K.
- 3000 Lumens (Internasional) / 300 Lumens (AS) LED lamp kalayan umur 20,000 jam.
- Sistem operasi Android 4.2 anu terintegrasi pikeun fungsi anu cerdas.
- Sababaraha pilihan konéktivitas: 2 x HDMI, 1 x VGA, 1 x komponén, 1 x AV, 2 x USB, Slot Kartu SD.
- Diwangun-di speaker pikeun kaluaran audio.
- Koreksi keystone digital anu tiasa disaluyukeun (±15°).
- Ukuran layar proyéksi ti 60 dugi ka 120 inci.
1.2 Eusi pakét
- Proyéktor HTP LED-86+ Wifi HD
- Kabel Daya
- Kadali jauh
- AV kabel
- Manual pamaké
Gambar 1.1: Proyéktor HTP LED-86+ Wifi HD, alat pasagi panjang hideung kalayan lénsa ageung di payun sareng tombol kontrol di permukaan luhur.
2. Setup Awal
2.1 Ngabongkar bungkusan
Cabut proyéktor sareng sadaya asesoris tina bungkusna kalayan ati-ati. Pariksa sadaya barang pikeun ningali tanda-tanda karusakan. Upami aya barang anu leungit atanapi ruksak, langsung hubungi padagang ritel anjeun.
2.2 Nempatkeun
Tempatkeun proyéktor dina permukaan anu rata sareng stabil. Pastikeun aya ventilasi anu cekap di sakitar proyéktor pikeun nyegah panas teuing. Pikeun optimal viewPikeun ngaduruk, posisikeun proyéktor langsung di payuneun layar atanapi témbok. Jarak proyéksi anu idéal nyaéta antara 2 dugi ka 4.5 méter pikeun ukuran layar 60 dugi ka 120 inci.
Gambar 2.1: Hareupeun view tina proyéktor, nyorot lénsa proyéksi anu ageung sareng kisi-kisi ventilasi payun.
2.3 Sambungan Daya
- Sambungkeun kabel kakuatan ka port input kakuatan proyektor.
- Colokkeun tungtung kabel daya anu sanésna kana stop kontak listrik standar (110-240V).
- Lampu indikator daya dina proyéktor kedahna hurung.
2.4 Nyambungkeun Alat
Proyektor ngadukung sababaraha sumber input:
- HDMI: Sambungkeun pamuter Blu-ray, konsol kaulinan (XBOX, PlayStation), laptop, atanapi alat sanés anu ngadukung HDMI nganggo kabel HDMI ka salah sahiji port HDMI.
- VGA: Sambungkeun komputer atanapi laptop nganggo kabel VGA kana port VGA.
- OF: Anggo kabel AV 3-in-1 anu kalebet pikeun nyambungkeun alat anu langkung lami sapertos pamuter DVD.
- USB: Selapkeun flash drive USB kana port USB pikeun muterkeun média files langsung.
- Kartu SD: Selapkeun kartu SD kana slot kartu SD pikeun muterkeun média files.
2.5 Fokus jeung Keystone adjustment
Saatos ngahurungkeun proyéktor sareng nampilkeun gambar:
- fokus: Puterkeun ring lénsa (fokus manual) dugi ka gambar anu diproyeksikan katingali seukeut sareng jelas.
- Koreksi Keystone: Upami gambar katingalina trapesium (langkung lega di luhur atanapi handap), anggo fitur koréksi keystone digital (biasana dial atanapi tombol anu dilabélan 'Keystone' atanapi 'K') pikeun nyaluyukeun géométri gambar dugi ka bentukna pasagi panjang. Proyéktor ieu ngadukung koréksi keystone digital ±15°.
3. Pituduh Operasi
3.1 Powering on / Pareum
- Daya Hurung: Pencét tombol daya dina proyéktor atanapi remot kontrol. Lampu indikator daya bakal robih warnana.
- Pareum listrik: Pencét tombol daya deui. Proyéktor bakal mareuman alatna. Ulah nyabut kabel daya dugi ka kipas eureun jalan.

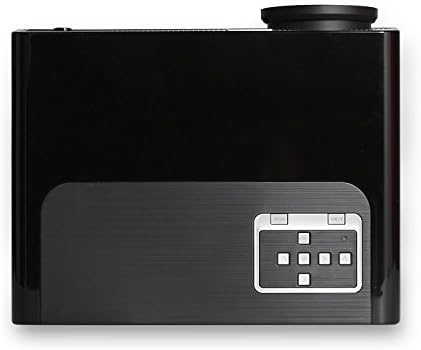

Gambar 3.1: Luhur view proyektor, nunembongkeun panel kontrol anu terintegrasi sareng tombol navigasi sareng tombol daya.
3.2 Pilihan Sumber Input
Saatos dihurungkeun, anggo tombol 'Sumber' dina remot kontrol atanapi panel kontrol proyéktor pikeun ningali sumber input anu sayogi (HDMI1, HDMI2, VGA, AV, USB, Kartu SD, TV).
3.3 Navigasi Menu
Anggo tombol navigasi (luhur, handap, kénca, katuhu) sareng tombol 'OK' dina remot kontrol atanapi proyéktor pikeun nganapigasi menu tampilan dina layar (OSD). Saluyukeun setélan sapertos modeu gambar, rasio aspék (4:3 atanapi 16:9), sora, sareng preferensi sistem.
3.4 Fitur OS Android
Proyéktor ieu nganggo Android 4.2, anu nyayogikeun fungsi anu pinter. Anjeun tiasa ngaksés aplikasi anu parantos dipasang, ngotéktak internét (ngalangkungan sambungan Wi-Fi), sareng tiasa ngaunduh langkung seueur aplikasi. Navigasi antarmuka Android nganggo remot kontrol.

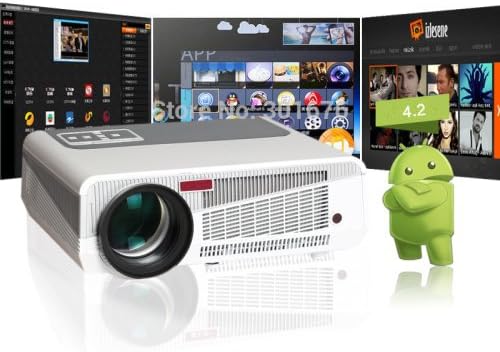

Gambar 3.2: Proyektor anu nampilkeun antarmuka sistem operasi Android-na, nunjukkeun rupa-rupa ikon aplikasi.
3.5 Média Playback
Nalika drive USB atanapi kartu SD dipasang, pamuter média internal proyéktor tiasa muterkeun rupa-rupa file format:
- Format pidéo: MOV, H.264, AVI, FLV, RMVB, RM, MPG, M4A, MPEG, DAT, 3GP, VOB, MP4.
- Format audio: ACC/ACC+, CD, WAV, WMA, MP3, OGG.
- Gambar format: JPG, PNG, GIF, BMP, JPEG.
Gambar 3.3: Proyektor anu nampilkeun rupa-rupa poster pilem anu caang, nunjukkeun kamampuan muterkeun média na.
4. Pangropéa
Pangropéa rutin ngabantosan mastikeun umur panjang sareng kinerja anu optimal tina proyéktor anjeun.
4.1 Ngabersihan Lensa
Anggo lawon lemes anu henteu ngaganggu anu khusus dirancang pikeun lensa optik pikeun ngusap lensa proyéktor sacara lembut. Ulah nganggo pembersih anu kasar atanapi kakuatan anu kaleuleuwihi, sabab ieu tiasa ngagores lensa.
4.2 Ventilasi
Proyéktor ngahasilkeun panas nalika dioperasikeun. Pastikeun ventilasi henteu katutup. Pariksa sareng bersihan ventilasi sacara rutin pikeun nyegah ngumpulna lebu, anu tiasa ngahalangan aliran hawa sareng nyababkeun panas teuing.
Gambar 4.1: Sisi view tina proyéktor, nyorot kisi-kisi ventilasi anu lega anu dirancang pikeun miceun panas.
4.3 Lamp Hirup
LED lamp dina proyéktor anjeun diperkirakeun awét 20,000 jam. Teu siga proyéktor tradisionalamps, éta henteu meryogikeun sering digentos. Nanging, ventilasi anu leres sareng konsisten sareng nyingkahan pareum listrik anu dadakan bakal ngabantosan maksimalkeun umurna.
5. Cara ngungkulan
Upami anjeun mendakan masalah sareng proyektor anjeun, tingal masalah sareng solusi umum ieu:
| Masalah | Mungkin Cukang lantaranana | Solusi |
|---|---|---|
| Taya gambar projected | Kabel daya pegat; Sumber input salah; Alat teu dihurungkeun. | Pariksa sambungan daya; Pilih sumber input anu leres; Pastikeun alat anu nyambung hurung. |
| Gambar kabur | Lensa teu fokus; Projector deukeut teuing / jauh ti layar. | Saluyukeun ring fokus; Saluyukeun jarak proyéksi. |
| Gambar téh trapezoidal | Projector teu jejeg layar. | Saluyukeun koreksi keystone digital. |
| Taya sora | Volume teuing leutik; Teu kadéngé; Kabel audio pegat; Setelan kaluaran audio dina alat sumber salah. | Naékkeun volume; Hurungkeun bisu; Pariksa sambungan audio; Saluyukeun setélan audio alat sumber. |
| Kadali jauh teu jalan | Batré lemah/pareum; Halangan antara remot sareng proyéktor; Sénsor remot tersumbat. | Ganti batré; Cabut halangan; Pastikeun sénsor jarak jauh teu kakeunaan. |
| Projector overheats tur pareum | Ventilasi tersumbat; Suhu lingkungan anu kaleuleuwihi. | Pastikeun vents jelas; Beroperasi di daérah anu berventilasi saé. |
6. Spésifikasi Téknis
| Fitur | Spésifikasi |
|---|---|
| merek | PH |
| Modél | LED-86+ Wifi (FP1276L4-IV2) |
| Téhnologi proyéksi | LCD |
| Resolusi pribumi | 720P (1280x720) |
| Resolusi dirojong | 1080P (1920x1080), 720P (1280x720), input 4K |
| Sistem operasi | Android 4.2 |
| Masukan Voltage | 110-240V |
| Caang | 3000 Lumens (Internasional) / 300 Lumens (AS) |
| Rasio Aspék | 4:3 jeung 16:9 |
| Babandingan Kontras | 2000:1 |
| Basa OSD | Rusia, Portugis, Italia, Spanyol, Jerman, Perancis, Walanda, Inggris, Cina |
| Ukuran layar proyéksi | 60-120 inci |
| Jarak proyéksi | 2-4.5 méter |
| Lensa | Fokus Manual |
| Format pidéo | MOV, H.264, AVI, FLV, RMVB, RM, MPG, M4A, MPEG, DAT, 3GP, VOB, MP4 |
| Format Audio | ACC/ACC+, CD, WAV, WMA, MP3, OGG |
| gambar format | JPG, PNG, GIF, BMP, JPEG |
| Panyambung | Port VGA, AV In 3-in-1, YPbPr, TV, Input HDMI (x2), Slot Kartu SD, USB (x2) |
| Panyatur | Diwangun-di |
| Lamp Tipe | LED |
| Lamp Hirup | 20,000 jam |
| Konsumsi Daya | 220W |
| Koréksi Keystone Digital | ± 15° |
| Téhnologi konektipitas | Kabel & Nirkabel (Wifi) |
| Warna | Hideung |
| Ukuran (cm) | 35 x 27 x 15 |
| Beurat Net (kg) | 3 kg |
7. Garansi jeung Rojongan
Produk ieu tiasa waé vérsi internasional sareng tiasa waé henteu kalebet garansi AS. Mangga tingal inpormasi garansi anu disayogikeun nalika mésér atanapi hubungi pangecér anjeun pikeun detil ngeunaan jangkauan garansi sareng jasa dukungan.
Kanggo bantosan téknis atanapi patarosan salajengna, mangga ngahubungi saluran dukungan palanggan anu disayogikeun ku tempat pameseran anjeun.
