1. Bubuka
manual ieu nyadiakeun parentah lengkep pikeun instalasi, konfigurasi, operasi, jeung perawatan Cisco katalis 9800-LF gateway / controller. Éta dirancang pikeun ngabantosan pangguna pikeun maksimalkeun kinerja sareng umur panjang alatna. Mangga baca manual ieu sacara saksama sateuacan ngoperasikeun alat.
2. Produk Langkungview
Cisco Catalyst 9800-LF mangrupakeun kompak, tetep-serat controller nirkabel dirancang pikeun leutik nepi ka usaha sedeng-ukuran. Éta nawiskeun kamampuan nirkabel canggih, fitur kaamanan, sareng manajemén saderhana pikeun lingkungan jaringan modern.

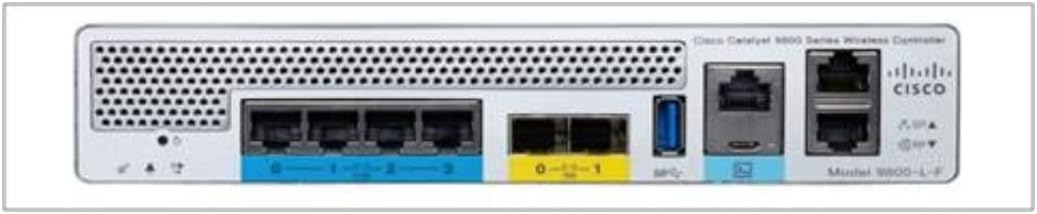

angka 2.1: Panel pungkur Cisco katalis 9800-LF
gambar mintonkeun panel pungkur Cisco katalis 9800-LF Wireless controller. Ti kénca ka katuhu, eta ciri grilles ventilasi, indikator status LEDs, sababaraha palabuhan Ethernet (sababaraha dilabélan 0, 1, 2, 3), dua SFP / SFP + palabuhan (dilabélan 0, 1), port USB, port konsol (RJ-45), sarta set sejen tina palabuhan Ethernet, babarengan jeung logo Cisco jeung nomer model. Tata perenah ieu ngagampangkeun rupa-rupa sambungan jaringan sareng antarmuka manajemén.
Fitur konci:
- fungsionalitas controller LAN nirkabel terpadu.
- Rojongan pikeun sagala rupa standar nirkabel.
- Sababaraha Gigabit Ethernet jeung SFP / SFP + palabuhan pikeun konektipitas fléksibel.
- Fitur kaamanan canggih pikeun panyalindungan jaringan.
- Manajemén terpusat sareng kamampuan ngawaskeun.
3. Eusi Paket
Pastikeun yén sadaya barang aya sareng henteu ruksak. Upami aya barang anu leungit atanapi ruksak, langsung ngahubungi vendor anjeun.
- Cisco katalis 9800-L WLAN Ctrl Serat Up (C9800-LF-K9)
- Kabel Daya (spésifik daérah)
- Rack-mount kit (upami aya)
- Dokuméntasi (Panduan Mimitian Gancang, Inpormasi Kasalametan)
4. Spésifikasi
tabél di handap outlines spésifikasi teknis pikeun Cisco katalis 9800-LF gateway / controller.
| Fitur | Spésifikasi |
|---|---|
| Nomer modél | C9800-LF-K9 |
| Dimensi produk | 23.62 x 23.62 x 33.46 inci |
| Item Beurat | 6.89 pon |
| Produsén | Cisco |
| Konektipitas | 10, 100, 1000, 10000 Mbit/s (Serat/Ethernet) |
| Batré | 1 batré Litium Ion diperlukeun |
| Basa | Inggris |
5. Setélan
Turutan léngkah ieu pikeun leres nyetél Cisco katalis Anjeun 9800-LF gateway / controller.
5.1. Persiapan Loka
- Pastikeun situs pamasangan bersih, garing, sareng ventilasi anu saé.
- Ngajaga tingkat suhu sareng kalembaban anu pas saluyu sareng spésifikasi lingkungan.
- Pastikeun catu daya anu nyukupan sareng grounding sayogi.
5.2. Instalasi fisik
- Pamasangan: Aman Gunung controller dina rak standar 19 inci maké rak-Gunung kit disadiakeun. Pastikeun aliran hawa ditangtoskeun sabudeureun alat.
- Sambungan Daya: Sambungkeun kabel kakuatan ka input kakuatan dina panel pungkur controller lajeng ka outlet listrik grounded.
- Sambungan jaringan: Sambungkeun kabel jaringan anjeun (Ethernet atawa serat) ka palabuhan luyu dina panel pungkur. Tingal rarancang jaringan pikeun ngerjakeun port husus.
- Sambungan Konsol (Opsional): Pikeun konfigurasi awal atawa ngungkulan, sambungkeun kabel konsol ti workstation manajemén anjeun ka port konsol on controller nu.
5.3. Daya Awal Hurung
- Sanggeus kabéh sambungan fisik dijieun, daya dina alat.
- Titénan LEDs indikator status dina panel hareup. Tingal pituduh status LED pikeun harti na.
- Aksés alat ngaliwatan port konsol atawa panganteur jaringan pikeun konfigurasi awal.
6. Parentah Operasi
bagian ieu nyadiakeun tungtunan umum pikeun operasi Cisco katalis 9800-LF gateway / controller. Pikeun konfigurasi lengkep sareng manajemén, tingal dokuméntasi Cisco ios XE.
6.1. Ngaksés Controller
- Antarmuka Jalur Komando (CLI): Aksés via SSH atanapi port konsol pikeun konfigurasi canggih.
- Web Antarmuka pangguna (WebUI): Aksés via a web browser ngagunakeun alamat IP controller pikeun manajemén grafis.
6.2. Konfigurasi Dasar
- Konpigurasikeun panganteur jaringan (alamat IP, VLAN).
- Nyetél LAN nirkabel (WLAN) jeung kawijakan kaamanan.
- Integrasi sareng server auténtikasi (contona, RADIUS).
- Konpigurasikeun setélan sistem sapertos hostname, waktos, sareng akun pangguna.
6.3. Pangimeutan sarta Manajemén
- Monitor kinerja jaringan sareng konektipitas klien.
- Review log sistem pikeun acara sareng kasalahan.
- Nedunan upgrades software sakumaha dianjurkeun ku Cisco.
7. Pangropéa
Pangropéa rutin ngajamin kinerja optimal sareng umur panjang alat anjeun.
- Apdet parangkat lunak: Rutin pariksa tur nerapkeun apdet software panganyarna na patch kaamanan ti Cisco.
- Kontrol Lingkungan: Pastikeun lingkungan operasi tetep dina kisaran suhu sareng kalembaban anu ditangtukeun.
- Inspeksi Fisik: Mariksa périodik alat pikeun karuksakan fisik, sambungan leupas, atawa akumulasi lebu kaleuleuwihan.
- beberesih: Anggo kaén anu garing sareng lemes pikeun ngabersihan bagian luar alat. Ulah make cleaners cair atawa aerosol. Pastikeun bukaan ventilasi bersih tina halangan.
- Konfigurasi Nyadangkeun: Sacara rutin nyadangkeun konfigurasi controller anjeun ka alat panyimpenan éksternal.
8. Cara ngungkulan
Bagian ieu nyayogikeun solusi pikeun masalah umum anu anjeun tiasa patepang.
| Masalah | Solusi anu mungkin |
|---|---|
| Alat teu hurung | Pariksa sambungan kabel kakuatan, stop kontak, jeung catu daya. Pastikeun saklar kakuatan dina posisi ON. |
| Teu bisa ngakses WebUI atanapi CLI | Pariksa konektipitas jaringan, konfigurasi alamat IP, sareng setelan firewall. Pastikeun sambungan kabel konsol bener jeung setélan terminal. |
| Klién nirkabel teu tiasa nyambung | Pariksa konfigurasi WLAN, setélan kaamanan (SSID, kecap akses, auténtikasi), sarta pastikeun titik aksés kadaptar leres tur operasional. |
| Kinerja nirkabel goréng | Nalungtik poténsi gangguan, utilization channel, panempatan titik aksés, sarta kakuatan sinyal klien. Review utilization sumberdaya controller. |
Upami masalahna tetep, konsultasi kana dokuméntasi Cisco atanapi ngahubungi Rojongan Téknis Cisco.
9. Émbaran Kasalametan
Perhatikeun pancegahan kaamanan di handap ieu pikeun nyegah tatu sareng karusakan kana alat.
- Salawasna pegatkeun sambungan kakuatan saméméh ngajalankeun sagala pangropéa atawa pamasangan prosedur.
- Ulah ngajalankeun alat dina baseuh atawa damp kaayaan.
- Pastikeun grounding ditangtoskeun pikeun nyegah shock listrik.
- Entong meungpeung lawang angin.
- Ngan tanaga anu mumpuni kedah ngalaksanakeun pamasangan sareng ngalayanan.
10. Pangrojong sareng Jaminan
Pikeun bantosan téknis, dokuméntasi produk, sareng undeuran parangkat lunak, mangga buka dukungan Cisco resmi websitus.
Rojongan Cisco: https://www.cisco.com/go/support
Émbaran ngeunaan jaminan produk bisa kapanggih dina Cisco websitus atanapi ku ngahubungan reseller Cisco otorisasi Anjeun. Punten tahan bukti pameseran anjeun pikeun klaim garansi.
