1. Bubuka
Electro Voice EVOLVE30M-W nyaéta sistem spiker PA aktif anu ringkes sareng kuat anu dirancang pikeun musisi solo, grup alit, sareng penghibur mobile. Éta nawiskeun jangkauan sora sareng kinerja anu luar biasa dina pakét portabel sareng gampang dianggo. Sistem ieu kalebet subwoofer, susunan kolom, sareng tiang pikeun setelan anu saderhana sareng intuitif.
Fitur-fitur konci kalebet subwoofer 10 inci anu disimpen dina wadah triplek 15mm, susunan kolom kalayan genep driver neodymium 2.8 inci, sareng tiang kabel terintegrasi kalayan konci magnét pikeun perakitan gancang. Sistem ieu ngagaduhan daya puncak 1000W, sudut jangkauan anu lega 120° x 40°, sareng SPL maksimum 122 dB.
2. Komponen Produk sareng Langkung tiview
Sistem EVOLVE30M-W diwangun ku tilu komponén utama:
- Subwoofers: Ngawengku woofer 10 inci sareng amplifier, kalayan QuickSmartDSP sareng panel kontrol anu terintegrasi.
- Susunan Kolom: Ngandung genep panggerak neodymium 2.8 inci pikeun réproduksi frékuénsi luhur.
- Tiang Dua Bagian: Nyambungkeun susunan kolom ka subwoofer, anu dilengkepan kabel terintegrasi sareng konci magnét.

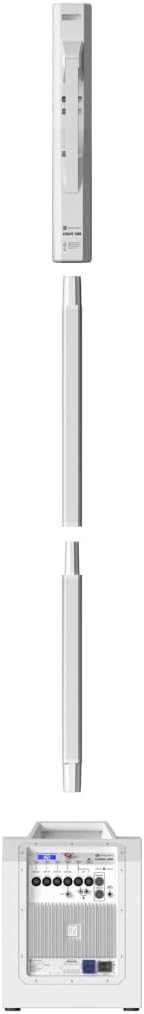

Angka 2.1: Ngabeledug view nunembongkeun komponén subwoofer, kutub, sareng susunan kolom.
Gambar 2.2: Komponen sistem EVOLVE30M-W disusun, kalebet subwoofer, bagian kutub, susunan kolom, sareng kantong pelindung.
3. Parentah Setup
Nyetél sistem EVOLVE30M-W anjeun gancang sareng gampang:
- Posisi Subwoofer: Tempatkeun subwoofer dina permukaan anu stabil sareng datar dimana anjeun badé nganggo sistem ieu. Pastikeun ventilasi anu cekap di sakitar unit.
- Kumpulkeun kutub: Sambungkeun dua bagian tihang aluminium. Kabel anu terintegrasi bakal otomatis nyambung nalika anjeun ngahijikeun bagian-bagian éta.
- Selapkeun Tiang kana Subwoofer: Lebetkeun tihang anu parantos dirakit kalayan ati-ati kana slot anu ditunjuk di luhur subwoofer. Konci magnét bakal ngamankeunana dina tempatna.
- Pasangkeun Array Kolom: Pasangkeun susunan kolom kana luhureun tihang. Pastikeun éta ngaklik pageuh kana posisina. Sambungan listrik pikeun susunan dijieun sacara otomatis ngaliwatan tihang.
- Sambungkeun Kakuatan: Colokkeun kabel daya kana saluran masuk daya subwoofer teras kana stop kontak AC anu cocog.
Gambar 3.1: Sistem EVOLVE30M-W parantos dirakit sapinuhna sareng siap dianggo.
Gambar 3.2: Hareup anu sanés view tina EVOLVE30M-W anu dirakit, anu nyorot desainna anu ramping.

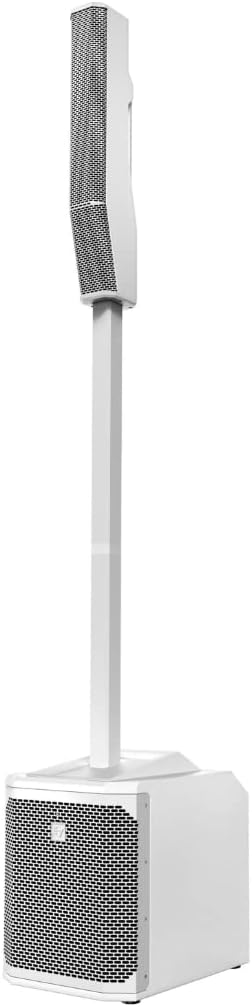

Gambar 3.3: Sisi profile tina sistem EVOLVE30M-W anu parantos dirakit.
4. Parentah Operasi
EVOLVE30M-W dilengkepan panel kontrol anu komprehensif sareng QuickSmartDSP pikeun operasi anu gampang sareng optimasi sora.
4.1 Panel kontrol jeung sambungan
Panel tukang subwoofer nyayogikeun sadaya input, output, sareng kontrol anu diperyogikeun:
Gambar 4.1: Detil view tina panel kontrol EVOLVE30M-W.
Gambar 4.2: Perspektif miring tina panel kontrol EVOLVE30M-W, nunjukkeun bagian input sareng output.
- Input:
- 6 x Jack Combo XLR/TRS (Input 1-4 kanggo Jalur/Mic, Input 5/6 kanggo Jalur)
- 1 x Minijack 3.5mm (Aux In)
- 1 x Stereo RCA (Aux In)
- 1 x Jack Hi-Z 6.3mm (pikeun instrumen)
- 1 x Soket Saklar Kaki 6.3mm
- Kaluaran:
- 1 x Campuran XLR
- 1 x XLR Aux Out
- Kenop Tampilan sareng Kontrol QuickSmartDSP: Navigasi menu, saluyukeun setélan, teras pilih prasetél.
- Jilid Master: Ngontrol tingkat kaluaran sakabéh sistem.
- Tombol Nyapasangkeun Bluetooth: Pikeun nyambungkeun alat audio Bluetooth.
4.2 Fungsi QuickSmartDSP
QuickSmartDSP anu terintegrasi nyayogikeun pamrosésan canggih kalayan kontrol kenop tunggal sareng layar LCD:
- 4 Prasetél: Musik, Langsung, Biantara, Klub – optimalkeun sora pikeun rupa-rupa aplikasi.
- EQ Multi-Band: Atur réspon frékuénsi anu langkung saé.
- 5 Preset Pangguna: Simpen setélan khusus anjeun supados gancang diinget.
- Tunda kaluaran: Saluyukeun reureuh pikeun panyelarasan waktos anu leres dina setelan multi-spiker.
- Kakuatan Phantom: Aktipkeun pikeun mikropon kondenser dina input anu relevan.
- Kontrol Tingkat Input: Saluyukeun gain input individu.
- Kontrol Tingkat Master: Volume sistem sakabéhna.
4.3 Aplikasi Mobile EV QuickSmart
Aplikasi Mobile EV QuickSmart ngamungkinkeun anjeun pikeun ngonpigurasikeun, ngontrol, sareng ngawas dugi ka genep sistem EVOLVE sacara simultan tina alat sélulér anjeun. Unduh aplikasi tina toko aplikasi alat anjeun pikeun kamampuan kontrol anu ditingkatkeun.
5. Pangropéa
Pangropéa anu leres mastikeun umur panjang sareng kinerja optimal sistem EVOLVE30M-W anjeun:
- beberesih: Anggo lawon anu lemes sareng garing pikeun ngabersihkeun permukaan luar subwoofer, pole, sareng column array. Pikeun kokotor anu bandel, radaamp lawon bisa dipaké, dituturkeun ku lawon garing. Ulah make pembersih atawa pangleyur anu abrasif.
- Panyimpenan: Upami teu dianggo, simpen sistem ieu di lingkungan anu garing sareng sedeng. Anggo kantong transportasi anu kalebet pikeun susunan kolom sareng tihang pikeun ngajagi aranjeunna nalika diangkut sareng disimpen.
- Ventilasi: Pastikeun kisi-kisi ventilasi subwoofer bébas tina halangan pikeun nyegah panas teuing.
- Perawatan kabel: Pariksa sadaya kabel sacara rutin pikeun tanda-tanda karusakan atanapi karusakan. Ganti kabel anu ruksak langsung.
6. Cara ngungkulan
Upami anjeun ngalaman masalah sareng sistem EVOLVE30M-W anjeun, tingali léngkah-léngkah ngungkulan masalah umum ieu:
- Henteu aya kakuatan:
- Pariksa naha kabel daya parantos disambungkeun kalayan pageuh kana subwoofer sareng stop kontak.
- Pastikeun saklar daya dina subwoofer aya dina posisi 'ON'.
- Pastikeun stop kontak listrik berpungsi ku cara nyolokkeun alat sejen.
- Henteu aya sora:
- Pariksa sadaya sambungan kabel audio tina alat sumber anjeun ka input subwoofer.
- Pastikeun kenop Volume Master dihurungkeun.
- Pariksa yén tingkat input individu henteu disetel handap teuing atanapi diredam via DSP.
- Pastikeun susunan kolom parantos dipasang kalayan leres dina tihang sareng tihangna parantos nyambung ka subwoofer kalayan pageuh.
- Sora distort:
- Kurangkeun tingkat input tina alat sumber anjeun atanapi gain input dina subwoofer pikeun nyegah kliping.
- Pariksa kabel anu ruksak.
- Pastikeun sistem henteu kaleuleuwihi (Volume Master teuing luhur).
- Masalah Sambungan Bluetooth:
- Pastikeun Bluetooth diaktipkeun dina alat sumber anjeun.
- Pencét terus tahan tombol pairing Bluetooth dina subwoofer pikeun asup ka modeu pairing.
- Pindahkeun alat sumber anjeun langkung caket kana subwoofer.
- Coba cabut pasangan sareng pasangkeun deui alat.
Pikeun masalah anu langkung rumit atanapi upami masalahna teras-terasan, mangga ngahubungi dukungan palanggan Electro-Voice atanapi tingal dukungan produk resmi. websitus.
7. Spésifikasi
Spésifikasi téknis lengkep pikeun sistem spiker PA aktif Electro Voice EVOLVE30M-W:
| Fitur | Spésifikasi |
|---|---|
| Nomer modél | EVOLVE30M-W |
| Kaluaran Daya (Puncak) | 1000 W |
| Tanggapan Frékuénsi (-3 dB) | 43 - 20,000 Hz |
| Tanggapan Frékuénsi (-10 dB) | 37 - 20,000 Hz |
| Maksimum SPL | 122 dB |
| Sudut Panutup (T x V) | 120° x 40° |
| Frékuénsi Crossover | 200 Hz |
| Supir Subwoofer | 10 inci Woofer |
| Supir Array Kolom | 6 x 2.8 inci Supir Neodymium |
| Bahan Kandang Subwoofer | Lapisan 15mm |
| Bahan Susunan Kolom | Komposit |
| Bahan Tiang | alumunium |
| Diménsi Subwoofer (T x L x D) | 530 x 345 x 471 mm (20.9 x 13.6 x 18.5 inci) |
| Diménsi Larik Kolom (T x L x D) | 825 x 102 x 172 mm (32.5 x 4.0 x 6.8 inci) |
| Ukuran Tiang (T x L x D) | 929 x 48.5 x 55 mm (36.6 x 1.9 x 2.2 inci) |
| Beurat Subwoofer | 20.3 kg (44.75 lbs) |
| Beurat Susunan Kolom | 4.7 kg (10.36 lbs) |
| Beurat Tiang | 1.25 kg (2.76 lbs) |
| Beurat Sistem Total (kira-kira) | 26.25 kg (57.87 lbs) |
| Konektipitas | Bantu, Bluetooth |
| Fitur husus | Portabel |
8. Garansi jeung Rojongan
Kanggo inpormasi garansi anu lengkep, mangga tingali kartu garansi anu kalebet dina produk anjeun atanapi kunjungi situs wéb resmi Electro-Voice. websitus. Sarat jeung kaayaan jaminan bisa rupa-rupa dumasar wewengkon.
Kanggo dukungan téknis, layanan, atanapi inpormasi produk tambahan, mangga ngahubungi layanan palanggan Electro-Voice atanapi kunjungi portal dukungan resmi na. Anjeun biasana tiasa mendakan detil kontak dina Electro-Voice. websitus atanapi dina bungkusan produk.
Sumberdaya Online:
- Sora Éléktro Resmi Websitus: www.electrovoice.com
- Kaca Dukungan Produk: Tingali bagian dukungan dina halaman resmi websitus kanggo FAQ, apdet parangkat lunak, sareng dokuméntasi tambahan.
