1. Bubuka
Manual ieu nyayogikeun pitunjuk anu lengkep pikeun pamasangan, operasi, sareng pangropéa Kartu Grafis Gaming ASUS Dual NVIDIA GeForce RTX 3070 OC Edition anjeun. Mangga baca manual ieu sacara saksama sateuacan dipasang sareng dianggo pikeun mastikeun fungsi anu leres sareng pikeun nyegah karusakan.
ASUS Dual GeForce RTX 3070 dirancang pikeun nganteurkeun grafik kinerja tinggi, ngamangpaatkeun NVIDIA Amparsitéktur ere. Éta nampilkeun téknologi pendinginan canggih sareng konstruksi anu kuat pikeun pangalaman kaulinan anu saimbang sareng tiasa dipercaya.
2. Eusi Paket
Pastikeun yén sadaya item aya dina pakét produk anjeun:
- Kartu Grafis ASUS Dual NVIDIA GeForce RTX 3070 OC Edition (Modél: DUAL-RTX3070-O8G)
- Kartu Koleksi
- Manual Setelan Kagancangan
Gambar: Kartu Grafis ASUS Dual NVIDIA GeForce RTX 3070 OC Edition anu dipidangkeun bareng jeung kemasan ritelna, nyorot produk sareng mérekna.
3. Spésifikasi
| Fitur | Rincian |
|---|---|
| Grafik Coprocessor | NVIDIA GeForce RTX 3070 |
| Mémori | 8 GB GDDR6 |
| Laju mémori | 14000 MHz |
| Resolusi layar Max | 7680x4320 |
| Panganteur Kaluaran Video | DisplayPort, HDMI (2x HDMI Asli 2.1, 3x DisplayPort Asli 1.4a) |
| Ukuran (L x W x H) | 16 x 9.2 x 3.5 inci |
| Item Beurat | 4.07 pon |
| Desain kipas | Axial-tech Fan Desain |
| Fitur tambahan | BIOS ganda, Pelat Tukang Pelindung, dukungan GPU Tweak II |
Gambar: Tukangeun view tina kartu grafis, ngagambarkeun dua port HDMI 2.1 sareng tilu output DisplayPort 1.4a pikeun konektivitas tampilan.
4. Instalasi jeung Setup
4.1 Sarat Sistim
- Motherboard patuh PCI Express sareng slot grafik x16 dual-lebar.
- Catu daya 650W minimum sareng dua konektor kakuatan PCIe 8-pin.
- Sistem Operasi: Windows 10 64-bit atanapi Linux 64-bit.
- Mémori sistem 8GB (disarankeun 16GB).
4.2 Pamasangan parangkat keras
- Nyiapkeun sistem anjeun: Pareuman komputer anjeun teras pegatkeun sadaya kabel. Buka casing komputer anjeun.
- Cabut kartu grafis anu tos aya (upami aya): Cabut sekrup panahan teras buka klip panahan slot PCIe kalayan ati-ati. Tarik kartu anu lami kaluar tina slotna kalayan ati-ati.
- Pasang ASUS RTX 3070: Sejajarkeun kartu grafis sareng slot PCIe x16 anu sayogi dina motherboard anjeun. Pencét pageuh dugi ka kartu dipasang kalayan pageuh sareng klip penahan konci kana tempatna.
- Amankeun kartuna: Anggo sekrup pikeun ngaitkeun kartu grafis kana casing komputer.
- Sambungkeun kabel kakuatan: Sambungkeun dua konektor daya PCIe 8-pin tina catu daya anjeun ka port anu saluyu dina kartu grafis. penting: Pastikeun kabel khusus dianggo; hindari splitter pikeun pangiriman daya anu optimal.
- Tutup kasusna: Ganti panel sisi wadah komputer Anjeun.
- Sambungkeun tampilan: Sambungkeun monitor anjeun ka salah sahiji kaluaran DisplayPort atanapi HDMI dina kartu grafis.
Gambar: A close-up view tina kartu grafis, nu nunjukkeun lokasi pikeun dua konektor daya PCIe 8-pin.
4.3 Pamasangan parangkat lunak
- Hurungkeun sistem anjeun: Hurungkeun komputer Anjeun.
- Pasang supir NVIDIA: Unduh panggerak grafis panganyarna pikeun NVIDIA GeForce RTX 3070 ti NVIDIA resmi websitus (www.nvidia.com/driversTurutan parentah dina layar pikeun pamasangan.
- Pasang ASUS GPU Tweak II: Pikeun monitoring sareng overclocking anu langkung canggih, unduh sareng pasang ASUS GPU Tweak II ti dukungan resmi ASUS websitus (www.asus.com/support).
5. Operasi
5.1 Operasi Dasar
Sakali driver dipasang, kartu grafis anjeun bakal otomatis ngatur kaluaran tampilan. Anjeun tiasa nyaluyukeun setélan tampilan ngalangkungan konfigurasi tampilan sistem operasi anjeun atanapi Panel Kontrol NVIDIA.
5.2 Desain Kipas Téknologi Aksial
Kartu ieu ngagaduhan desain kipas Axial-tech kalayan hub kipas anu langkung alit sareng cincin panghalang pikeun ningkatkeun tekanan hawa ka handap, ningkatkeun efisiensi pendinginan.

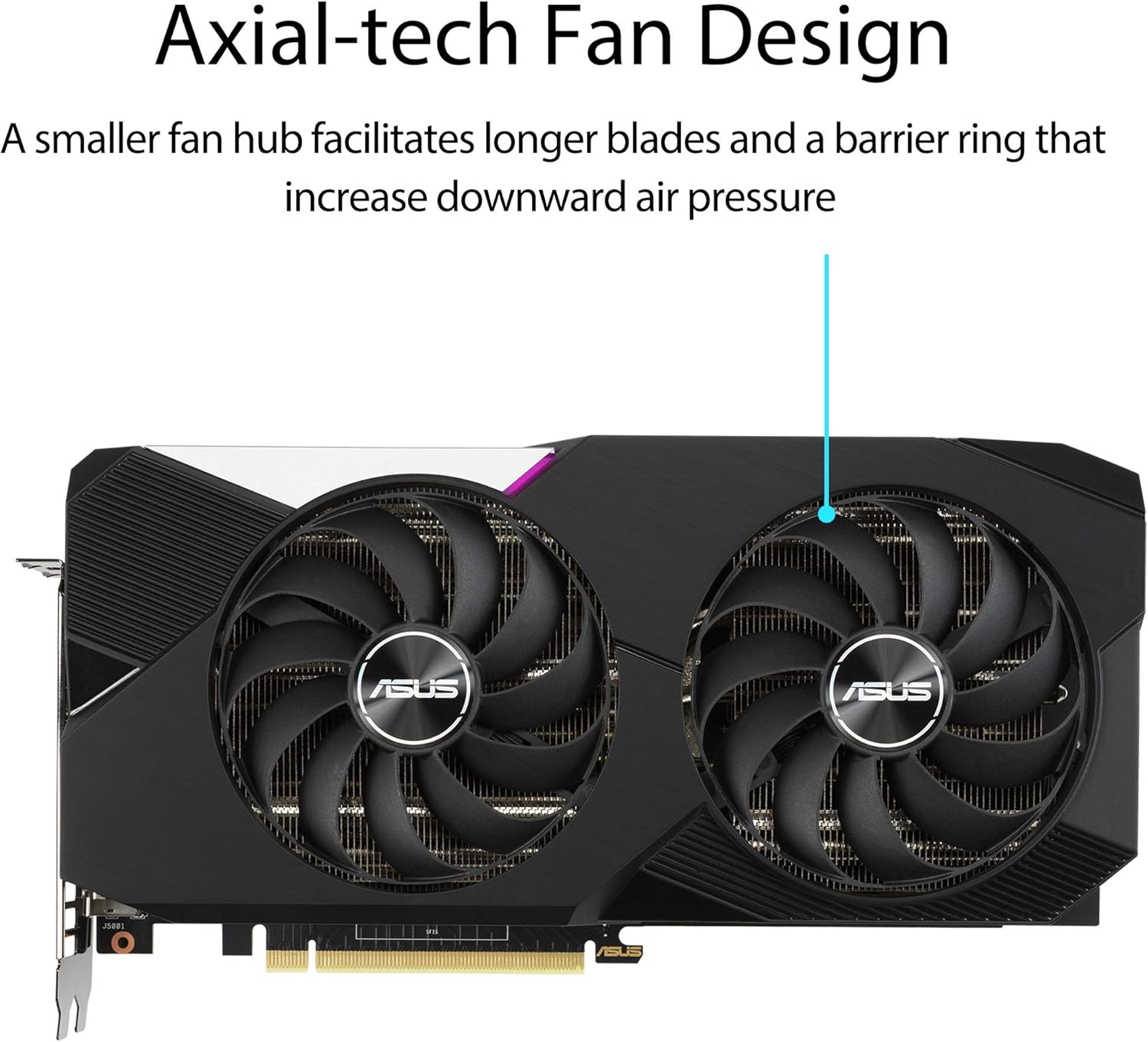

Gambar: A lengkep view tina desain kipas Axial-tech, anu ngagambarkeun bilah kipas sareng cingcin panghalang anu ngaoptimalkeun aliran hawa.
Téhnologi 5.3 0dB
Kontroler anu canggih ngamungkinkeun kipas eureun sapinuhna nalika suhu GPU di handap 55 derajat Celsius, nyayogikeun operasi anu jempé nalika beban hampang atanapi kaayaan nganggur.
Gambar: Kartu grafis kalayan anotasi anu nunjuk ka kipas, ngajelaskeun fitur téknologi 0dB pikeun operasi anu teu sora dina suhu anu handap.
5.4 Cahaya Anu Saeutik
Kain kafan kartu grafis ieu ngagaduhan strip anu cahayana lemes anu masihan aksen anu bergaya kana desain PC anjeun.
Gambar: Kartu grafis anu nampilkeun strip cahaya anu lemes, anu nambihan unsur estetika kana wangunan PC.
5.5 BIOS Ganda
Kartu ieu ngawengku fitur Dual BIOS, anu ngamungkinkeun pangguna pikeun ngalih antara dua pro BIOS anu béda.files, biasana modeu Performance sareng modeu Quiet, pikeun nyocogkeun karesepna kana kecepatan clock sareng kurva kipas.
5.6 GPU Tweak II
Parangkat lunak ASUS GPU Tweak II nyayogikeun antarmuka anu intuitif pikeun nyetel kinerja, kontrol termal, sareng pangawasan sistem. Pangguna tiasa nyaluyukeun kecepatan jam GPU, jam memori, voltasetage, sareng kecepatan kipas profiles.
6. Pangropéa
- Ngaleungitkeun lebu: Bersihkeun lebu tina kipas sareng heatsink sacara berkala nganggo udara anu dikomprés. Pastikeun sistem dipareuman sareng dicabut tina colokan sateuacan dibersihkeun.
- Pembaruan supir: Pariksa NVIDIA sacara rutin websitus pikeun panggerak grafis panganyarna pikeun mastikeun kinerja sareng kompatibilitas anu optimal.
- Apdet parangkat lunak: Terus apdetkeun ASUS GPU Tweak II pikeun pangalaman anu pangsaéna sareng aksés kana fitur-fitur anyar.
7. Cara ngungkulan
- Henteu aya kaluaran tampilan:
- Pastikeun kartu grafik geus pinuh seated dina slot PCIe.
- Pariksa yén sadaya konektor daya PCIe parantos dipasang kalayan pageuh.
- Pariksa yén kabel monitor parantos nyambung kalayan leres kana kartu grafis sareng monitor.
- Uji nganggo kabel tampilan atanapi monitor anu béda upami mungkin.
- Ketidakstabilan atanapi Kacilakaan Sistem:
- Pastikeun catu daya anjeun nyumponan watt minimumtagsarat e (650W).
- Apdet kana panggerak grafis NVIDIA panganyarna.
- Pantau suhu GPU nganggo GPU Tweak II pikeun mastikeun henteu panas teuing.
- Upami overclocking, balikkeun deui ka setélan standar pikeun nyingkahan ketidakstabilan.
- Kinerja goréng:
- Pastikeun panggerak grafis panganyarna parantos dipasang.
- Pariksa aplikasi latar tukang anu panginten ngonsumsi sumber daya sistem.
- Pariksa yén kartu éta beroperasi dina modeu Performance upami Dual BIOS sayogi.
8. Pelat Tukang Pelindung
Kartu grafis ieu dilengkepan ku pelat tukang pelindung anu kaku. Pelat tukang ieu fungsina pikeun nyegah PCB fléksibel sareng ngajaga tina karusakan anu kaleuleuwihi, ningkatkeun daya tahan sareng integritas struktural kartu.
Gambar: Sisi tukang kartu grafis, némbongkeun sacara jelas pelat tukang pelindung anu kuat anu dirancang pikeun nyegah bengkok sareng karusakan.
9. Téhnologi Otomatis-Ékstrim
Kartu grafis ieu dijieun nganggo Téhnologi Auto-Extreme, prosés manufaktur otomatis anu ningkatkeun reliabilitas ku cara ngalengkepan sadaya panyolderan dina hiji léngkah. Ieu ngirangan galur termal dina komponén sareng ngaleungitkeun panggunaan bahan kimia beberesih anu kasar, ngahasilkeun prosés produksi anu langkung ramah lingkungan sareng produk ahir anu langkung dipercaya.
10. Garansi jeung Rojongan
Kanggo inpormasi garansi sareng dukungan téknis, mangga tingal dukungan resmi ASUS. websitus atanapi kartu garansi anu kalebet dina produk anjeun. Anjeun tiasa mendakan supir, manual, sareng FAQ di:
Punten tahan bukti pameseran anjeun pikeun klaim garansi.
