1. Bubuka
Pangisi Daya Batré USB GP ReCyko B441 nyaéta unit pangisi daya anu ringkes sareng cerdas anu dirancang pikeun batré NiMH AA sareng AAA anu tiasa dicas ulang. Éta ngagaduhan opat slot pangisi daya, anu ngamungkinkeun ngecas dugi ka opat batré sacara simultan. Wadah anu kuat ogé fungsina salaku wadah batré, nyayogikeun panyalindungan pikeun batré anjeun di bumi atanapi nalika perjalanan. Pangisi daya ieu cocog sareng batré ukuran AA sareng AAA.
Pangisi daya serbaguna ieu beroperasi langsung ngalangkungan sumber daya USB standar. Opat batré GP ReCyko AAA 850 mAh NiMH kalebet dina pangisi daya, nyayogikeun solusi ngecas anu langsung sareng optimal.
Gambar 1.1: Pangisi Daya Batré USB GP ReCyko B441 nganggo opat batré AAA.
2. Parentah Kasalametan penting
Mangga baca sareng ngartos sadaya parentah kaamanan sateuacan nganggo produk ieu. Gagalna nuturkeun parentah ieu bisa ngakibatkeun shock listrik, seuneu, atawa tatu serius.
- Pangisi daya ieu dirancang khusus pikeun batré NiMH anu tiasa dicas ulang. Ulah nyobian ngecas batré anu teu tiasa dicas ulang (contona, alkali, karbon-seng) sabab ieu tiasa nyababkeun bocor, pecah, atanapi ngabeledug.
- Ulah ngantepkeun carjer ka hujan, kalembaban, atanapi suhu anu ekstrim. Jauhkeun tina sinar panonpoé langsung sareng sumber panas.
- Ulah ngabongkar, ngarobih, atanapi nyobian ngalereskeun carjer. Serahkan sadaya perawatan ka tanaga anu mumpuni.
- Pastikeun polaritas batré (+/-) anu leres nalika nyelapkeun batré kana slot carjer.
- Cabut colokan carjer tina sumber daya USB nalika teu dianggo atanapi sateuacan dibersihkeun.
- Jauhkeun carjer sareng batré jauh tina jangkauan barudak sareng piaraan.
- Pangisi daya ieu ngagabungkeun fitur kaamanan sapertos timer pareum otomatis, deteksi muatan pinuh dV, gangguan suhu, panyalindungan batré primér, sareng panyalindungan polaritas terbalik pikeun nyegah ngecas kaleuleuwihi, voltase kaleuleuwihi.tage, korsleting, sareng karusakan batré.
3. Eusi Paket
Pastikeun yén sadaya item anu didaptarkeun di handap kalebet kana pakét anjeun:
- 1x Pangisi Daya Batré USB GP ReCyko B441
- 4x Batré NiMH GP ReCyko AAA 850 mAh anu tiasa dicas ulang
- 1x Kabel Ngecas USB

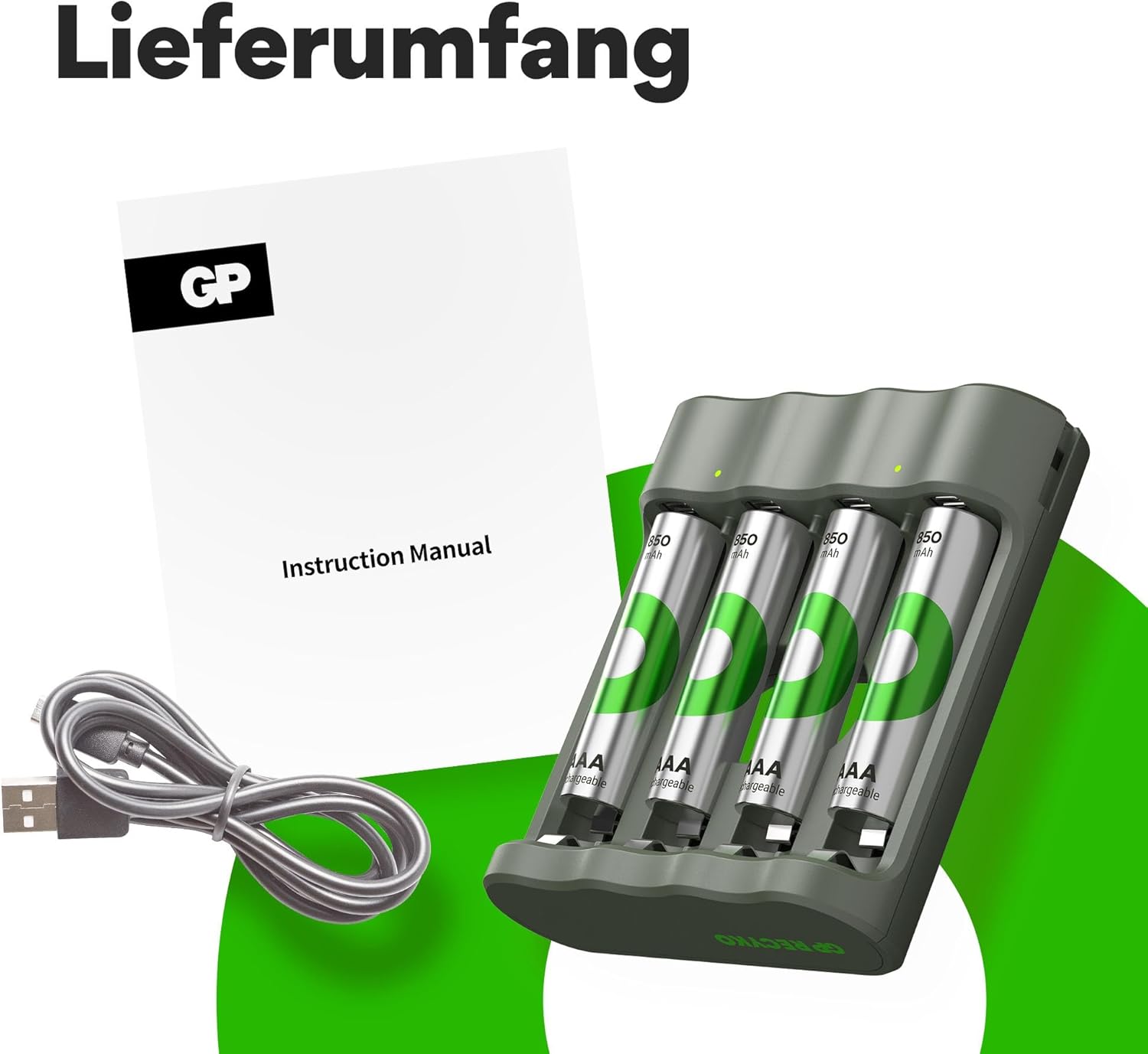

Gambar 3.1: Eusi pakét Pangisi Daya Batré USB GP ReCyko B441.
4. Setélan
- Sambungkeun carjer: Selapkeun tungtung leutik kabel ngecas USB anu disayogikeun kana port USB dina carjer. Sambungkeun tungtung kabel USB anu langkung ageung kana sumber daya USB anu cocog (contona, adaptor témbok USB, port USB komputer, atanapi power bank) kalayan kaluaran minimum DC 5.0V 1.0A.
- Selapkeun Batré: Buka wadah batréna. Lebetkeun 1 dugi ka 4 batré NiMH AA atanapi AAA anu tiasa dicas deui kana slot ngecas, pastikeun polaritasna leres (terminal + sareng - cocog sareng tanda dina carjer).

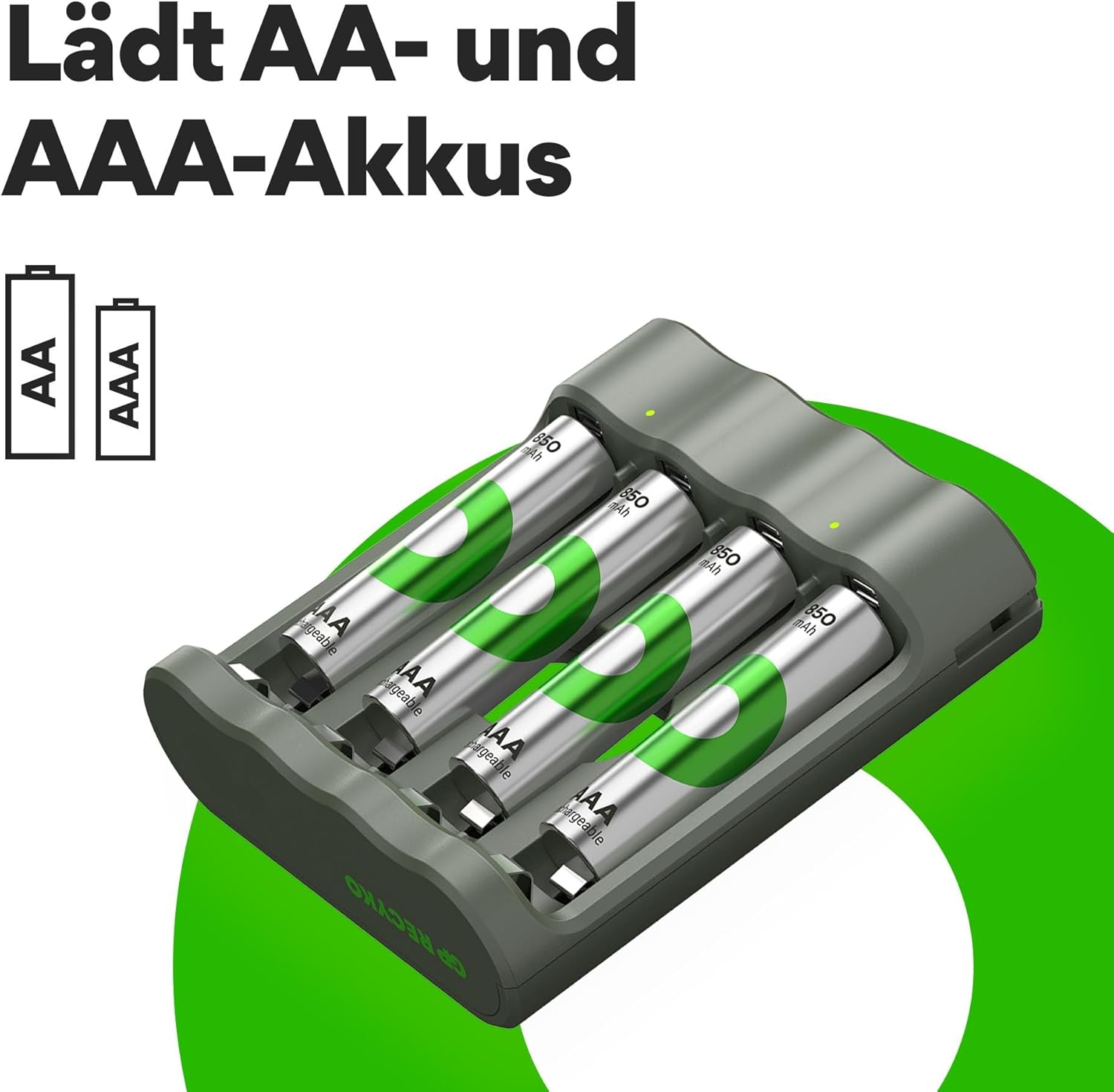

Gambar 4.1: Pangisi daya ngadukung batré NiMH AA sareng AAA.
5. Parentah Operasi
5.1 Prosés Ngecas
- Sakali batré dipasang kalayan leres sareng carjer disambungkeun kana sumber daya, prosés ngecas bakal dimimitian sacara otomatis.
- Kamajuan ngecas tiasa dipantau ngalangkungan indikator LED dina carjer.
- Pikeun batré AAA 850mAh, ngecas pinuh biasana peryogi waktos sakitar 3 jam nalika nganggo input daya USB anu cocog (minimal DC 5.0V 1.0A).
- Pangisi daya ieu ngagaduhan fungsi pareum otomatis saatos batré dicas pinuh, pikeun nyegah ngecas kaleuleuwihi.
Gambar 5.1: Pangisi daya tiasa ngecas batré pinuh dina waktos sakitar 3 jam.
5.2 Indikator LED
Pangisi daya ieu dilengkepan ku dua indikator LED pikeun némbongkeun status ngecas:
- Sambungan awal: LED héjo hurung salami 0.5 detik saatos sambungan daya USB.
- Ngecas nuju lumangsung: LED héjo hurung lalaunan.
- Dicas pinuh: LED héjo hurung terus-terusan.
- Batré Cacad atanapi Anu Tiasa Dibuang: LED héjo kedip-kedip gancang. Ieu nunjukkeun yén batré anu teu tiasa dicas deui atanapi batré anu tiasa dicas deui anu rusak parantos dipasang. Cabut langsung.
Gambar 5.2: Indikator LED nunjukkeun status batré sareng kamajuan ngecas.
5.3 Mariksa Status Batré
Pangisi daya ieu ngawengku fungsi "pariksa status batré". Ieu ngamungkinkeun anjeun pikeun gancang nangtukeun naha batré anjeun parantos dieusi cekap atanapi peryogi dicas deui, ngabantosan nyingkahan kaleungitan daya anu teu kaduga sareng siklus ngecas anu teu perlu.
6. Pangropéa
- beberesih: Cabut carjer tina sumber listrik sateuacan dibersihkeun. Anggo lawon anu garing sareng lemes pikeun ngusap bagian luar carjer. Entong nganggo pembersih cair atanapi pangleyur.
- Panyimpenan: Simpen carjer sareng batréna di tempat anu tiis, garing, sareng jauh tina sinar panonpoé langsung sareng suhu anu ekstrim.
- Perawatan batré: Pikeun umur batré anu optimal, ulah sering-sering ngecas batré NiMH. Disarankeun pikeun ngecas deui nalika batréna parantos béak sawaréh.
7. Cara ngungkulan
| Masalah | Mungkin Cukang lantaranana | Solusi |
|---|---|---|
| LED carjer teu hurung. | Teu aya catu daya atanapi sambungan USB anu rusak. | Pastikeun kabel USB nyambung pageuh kana carjer sareng sumber daya USB anu tiasa dianggo. Cobi port USB atanapi adaptor anu sanés. |
| Héjo LED flashes gancang. | Batré anu teu tiasa dicas deui atanapi batré anu tiasa dicas deui cacad parantos dipasang. | Cabut batréna langsung. Anggo batré NiMH anu tiasa dicas deui waé. Upami éta batré anu tiasa dicas deui, éta tiasa rusak sareng kedah digentos. |
| Batréna teu bisa dicas pinuh atawa lila teuing. | Sumber USB daya rendah, batréna heubeul/rusak, atanapi jinis batréna salah. | Pastikeun sumber daya USB anjeun nyayogikeun sahenteuna DC 5.0V 1.0A. Ganti batré anu lami upami parantos teu tiasa nahan muatan sacara efektif. Pastikeun batréna jinis NiMH. |
| Charger karasana haneut nalika dioperasikeun. | Operasi normal. | Biasana carjer sareng batréna rada haneut nalika ngecas. Upami panas teuing, langsung pegatkeun sambunganna teras hubungi layanan palanggan. |
8. Spésifikasi
| Fitur | Rincian |
|---|---|
| Nomer modél | B441 (GPRCKCHB441U396) |
| Ukuran (L x W x H) | 68 x 75 x 21.3 mm (2.68 x 2.95 x 0.84 inci) |
| Item Beurat | Kira-kira. 38 g (1.34 ons) |
| Jumlah Slot / Saluran | 4 / 2 |
| Daya Input | DC 5 V / 1 A (USB) |
| Kaluaran Voltage | DC 2.8 V |
| Arus Ngecas (1-2 batré AA) | 770 mA |
| Arus Ngecas (3-4 batré AA) | 300 mA |
| Arus Ngecas (1-4 batré AAA) | 400 mA |
| Perkiraan Waktu Ngecas (2100mAh AA) | 180 menit (kalayan input DC 5.0V 1.0A minimum) |
| Perkiraan Waktu Ngecas (850mAh AAA) | 180 menit (kalayan input DC 5.0V 1.0A minimum) |
| Fitur Kasalametan | Protéksi pangatur waktu (5/10 jam), deteksi muatan pinuh -dV, gangguan suhu, protéksi batré primér, protéksi polaritas tibalik |
| Produsén | Batré GP |
| Warna | kulawu/Hideung |

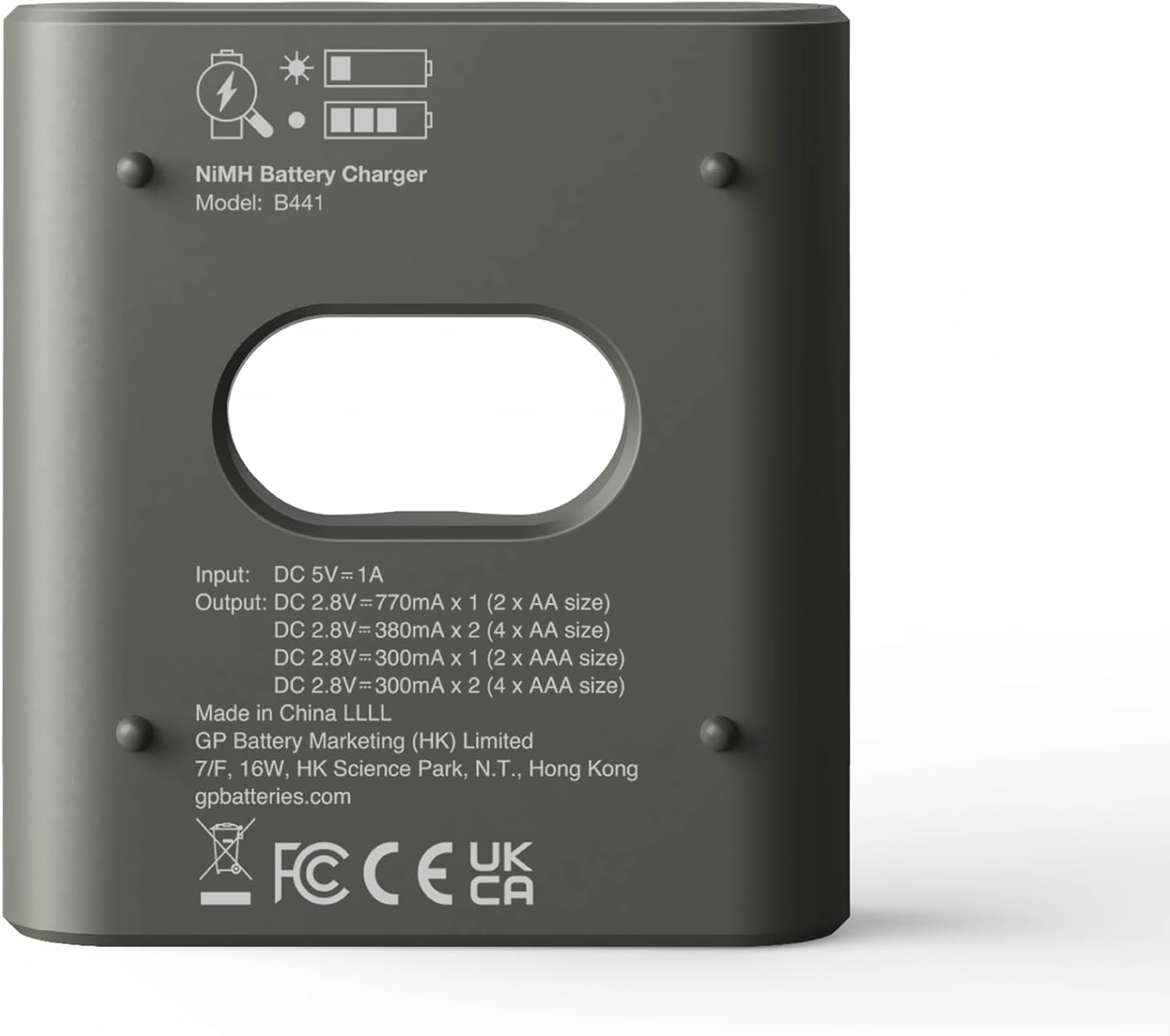

Gambar 8.1: Balik view tina carjer anu nampilkeun spésifikasi téknis.
9. Garansi jeung Rojongan
Kanggo inpormasi garansi sareng dukungan palanggan, mangga tingal Batré GP resmi. websitus atanapi hubungi pangecér lokal anjeun. Simpen resi pameseran anjeun salaku bukti pameseran pikeun klaim garansi naon waé.
Pikeun pitulung salajengna, anjeun tiasa nganjang ka produsén websitus: gpbatteries.com
