Bubuka
SONICAKE Sonic One Loop nyaéta pedal éfék gitar sareng bass 3-in-1 anu serbaguna anu dirancang pikeun ningkatkeun ranté sinyal anjeun nganggo pilihan garis AB, loop éfék khusus, sareng fungsi buffer anu tiasa dialihkeun. Desain bypass anu leres mastikeun nada asli instrumen anjeun dijaga nalika pedal dileupaskeun. Manual ieu nyayogikeun pitunjuk lengkep pikeun setelan, operasi, sareng pangropéa pikeun ngabantosan anjeun ngamaksimalkeun pedal Sonic One Loop anjeun.
Gambar 1: Hareupeun view tina pedal SONICAKE Sonic One Loop, anu nunjukkeun saklar suku, saklar buffer, sareng jack input/output.
Disetél
Sarat kakuatan
Pedal Sonic One Loop meryogikeun catu daya DC 9V standar kalayan polaritas tengah-négatif. Pastikeun catu daya anjeun nyumponan spésifikasi ieu pikeun nyegah karusakan kana unit.
Nyambungkeun Pedal Anjeun
- Sambungkeun alat musik anjeun (gitar atanapi bass) kana INPUT dongkrak dina pedal nganggo kabel instrumen standar 1/4 inci.
- Nyambungkeun OUTPUT dongkrak pedal ka anjeun amplifier atawa pedal salajengna dina ranté sinyal anjeun.
- Pikeun fungsi loop efek, sambungkeun Ngirimkeun colokan kana input pedal éfék anu anjeun hoyong lebetkeun kana loop-na.
- Sambungkeun kaluaran tina pedal pamungkas dina ranté loop éfék anjeun ka PULIH dongkrak dina pedal Sonic One Loop.
- Colokkeun catu daya tengah-negatif 9V DC ka DC 9V input jack.
Gambar 2: Leuwihview tina pedal Sonic One Loop anu nyorot fungsi AB, Loop, sareng Buffer na.
Parentah Operasi
Fungsi Pilihan Garis AB
Sonic One Loop ngamungkinkeun anjeun milih antara dua jalur sinyal anu béda (A atanapi B) ku cara ngetok saklar suku utama. Ieu mangpaat pikeun ngaganti antara ranté épék anu béda atanapi ngarahkeun sinyal anjeun ka tujuan anu béda.
Gambar 3: Répréséntasi visual tina fungsi Pilihan Garis AB, nunjukkeun kumaha saklar suku ngaganti antara jalur kaluaran A sareng B.
Fungsi Loop
Fungsi loop anu terintegrasi ngamungkinkeun anjeun pikeun ngaktifkeun atanapi ngaleupaskeun ranté pedal épék éksternal ku ngan saukur ngetok saklar suku. Ieu idéal pikeun mawa sababaraha épék ka jero sareng ka luar jalur sinyal anjeun sacara babarengan.
- Pikeun ngaktipkeun loop, ketok saklar suku. LED indikator bakal robah warna (contona, tina beureum ka héjo) pikeun nunjukkeun loop aktip.
- Pikeun ngaliwatan puteran éta, ketok deui saklar suku. Sinyal teras bakal langsung nembus pedal ngalangkungan bypass anu saleresna.
Gambar 4: Diagram anu nunjukkeun kumaha nyambungkeun sareng ngamangpaatkeun Fungsi Loop pikeun pedal épék éksternal.
Fungsi Buffer
Sonic One Loop ngagaduhan dua saklar buffer mandiri (Buffer 1 sareng Buffer 2) anu tiasa diaktipkeun atanapi dinonaktipkeun. Buffer ngabantosan ngajaga integritas sinyal dina kabel anu panjang atanapi ngalangkungan pedalboard anu rumit, nyegah leungitna nada kusabab kapasitansi.
- Buffer 1: Ngontrol buffer pikeun jalur input/output.
- Buffer 2: Ngontrol buffer pikeun garis loop.
- Anggo sakelar toggle leutik anu aya di luhur sakelar suku pikeun ngaktipkeun atanapi nganonaktipkeun unggal buffer sacara mandiri.

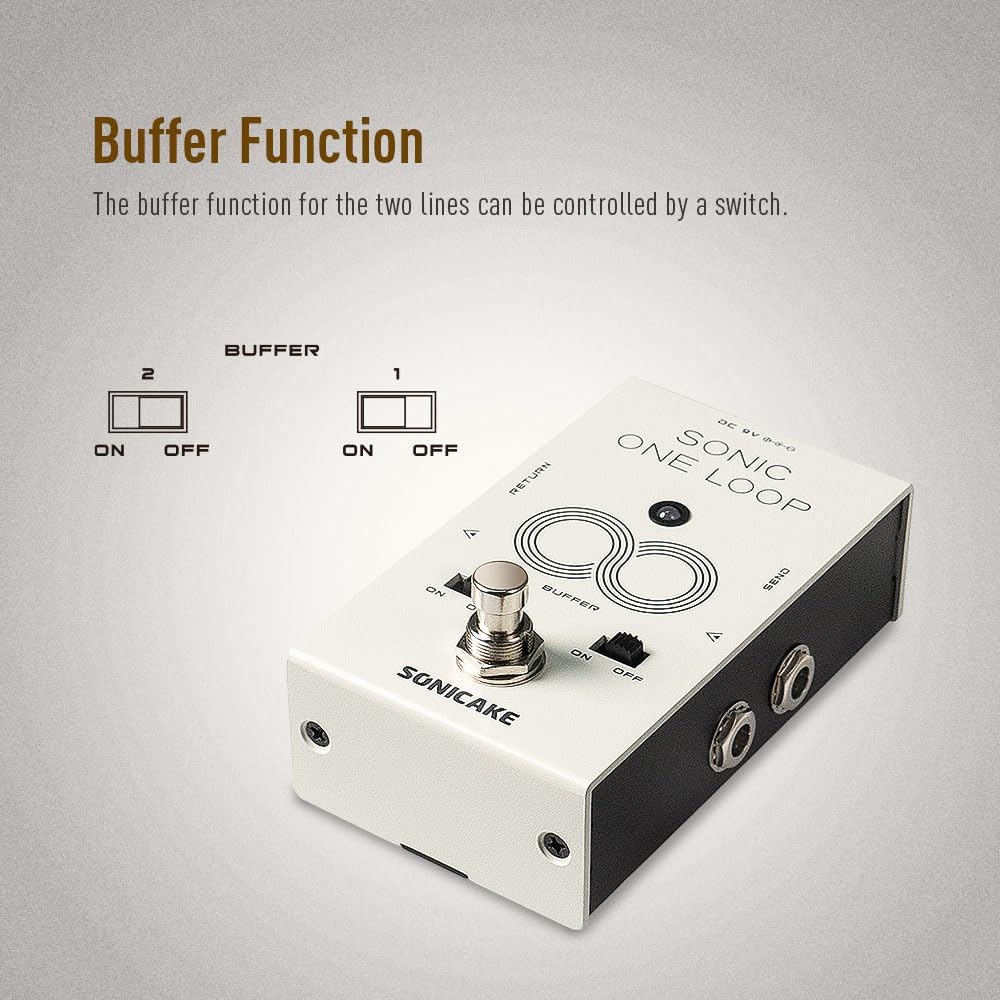

angka 5: Tutup-up view tina saklar buffer (1 sareng 2) sareng posisi ON/OFF-na.
Bypass leres
Sonic One Loop dilengkepan ku sirkuit bypass anu sajati. Nalika éfék atanapi loop pedal dileupaskeun, sinyal langsung ngaliwat pedal tanpa gangguan éléktronik, mastikeun nada asli instrumen anjeun anu teu diwarnaan dijaga.
Gambar 6: Gambaran True Bypass, nunjukkeun jalur sinyal anu bersih nalika éfékna pareum.
Pangropéa
- beberesih: Anggo lawon anu lemes sareng garing pikeun ngabersihkeun bagian luar pedal. Ulah nganggo pembersih atanapi pangleyur anu abrasif, anu tiasa ngaruksak lapisan akhirna.
- Panyimpenan: Simpen pedal dina lingkungan anu garing, jauh tina suhu anu ekstrim sareng sinar panonpoé langsung. Cabut catu daya upami henteu dianggo kanggo waktos anu lami.
- Sambungan: Pariksa sacara berkala sadaya sambungan kabel pikeun pageuh sareng aus. Pastikeun kabel instrumen dina kaayaan anu saé pikeun nyegah leungitna sinyal atanapi gangguan.
Pamérésan masalah
| Masalah | Mungkin Cukang lantaranana | Solusi |
|---|---|---|
| Taya sora atawa sinyal lemah | Catu daya teu bener; kabel rusak; sambungan teu bener; buffer pareum nalika diperyogikeun. |
|
| Noise atawa hum nu teu dihoyongkeun | Kawat ground; catu daya rusak; gangguan ti éléktronik lianna. |
|
| Saklar suku teu ngaréspon | Teu aya listrik; aya masalah internal. |
|
spésifikasi
| Fitur | Rincian |
|---|---|
| Nomer modél | QCS-01 |
| Item Beurat | 10.6 ons (300 gram) |
| Ukuran Paket | 4.76 x 3.27 x 2.52 inci |
| Sarat kakuatan | 9V DC, Tengah-Negatif |
| Panganteur Hardware | Jack Audio 1/4 inci |
| Fungsi | Pilihan Garis AB, Loop Éfék, Buffer |
| Jenis Bypass | Bypass leres |
| Negara asal | Cina |
Catetan: Spésifikasi tiasa robih tanpa aya bewara pikeun perbaikan produk.
Garansi sareng Rojongan
Kanggo inpormasi garansi sareng dukungan téknis, mangga tingal SONICAKE resmi. websitus atanapi hubungi dealer resmi anjeun. Simpen resi pameseran anjeun salaku bukti pameseran pikeun klaim garansi naon waé.
Kanggo bantosan salajengna, anjeun tiasa nganjang ka Toko SONICAKE di Amazon: Toko SONICAKE.
